活性炭吸附塔配管圖繪制的原則和要求
活性炭吸附塔配管圖繪制的原則和要求

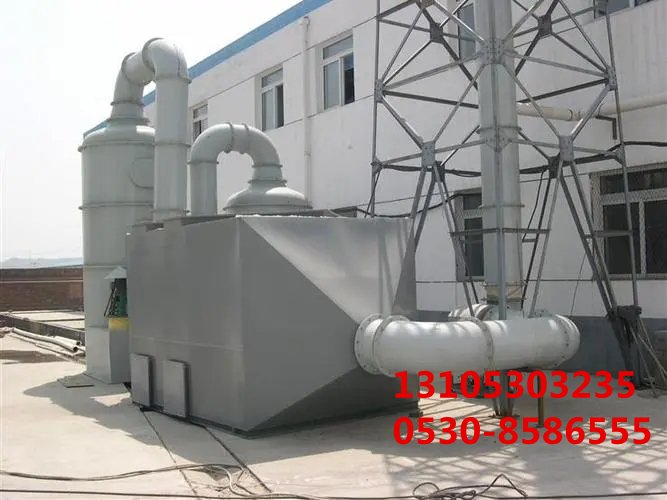

一、設計原則
1. **科學性與合理性**
- 配管圖的設計應基于活性炭吸附塔的工作原理和實際工況，確保管道布局科學合理，有利于廢氣的均勻分布和充分吸附。
- 考慮活性炭的吸附***性、風速、風量等參數，合理確定管道直徑、長度和走向，以減少阻力損失，提高吸附效率。
2. **安全性與可靠性**
- 配管圖應符合***家及行業相關安全標準，確保管道系統在運行過程中安全可靠。
- 考慮到廢氣可能含有腐蝕性成分，應選用耐腐蝕的材料制作管道，并采取必要的防腐措施。
- 設置必要的安全閥、壓力表等監測設備，以及緊急切斷閥等應急裝置，以確保在異常情況下能夠及時處理。
3. **經濟性與實用性**
- 在滿足技術要求的前提下，盡量簡化管道系統，減少不必要的彎頭、三通等管件，以降低材料成本和施工難度。
- 考慮管道的維護和檢修需求，設置必要的檢修口和測試點，方便后續的維護和管理工作。
4. **美觀性與協調性**
- 配管圖應布局整齊、美觀***方，與周圍環境相協調。
- 管道的顏色、標識等應符合相關標準或規范，便于識別和管理。
#### 二、設計要求
1. **管道風速與風量**
- 根據廢氣的性質和處理要求，合理確定管道風速和風量。一般來說，管道風速應控制在10~20m/s之間，以確保廢氣在管道內的穩定傳輸和充分混合。
- 風量的計算應基于活性炭吸附塔的設計處理能力，并考慮到一定的余量，以應對可能的工況變化。
2. **空塔氣速與過濾風速**
- 空塔氣速是指氣體通過吸附器整個橫截面的速度，一般應控制在0.8~1.2m/s之間，以確保廢氣在吸附層內有足夠的停留時間和接觸面積。
- 過濾風速則是指氣體通過活性炭濾層的速度，一般取0.2~0.6m/s之間，具體數值應根據活性炭的顆粒性質、堆積密度等因素確定。
3. **過濾停留時間**
- 過濾停留時間是指廢氣在活性炭濾層中的停留時間，一般應控制在0.2~2秒之間。過短的停留時間可能導致廢氣未能充分吸附即排出塔外；而過長的停留時間則可能增加管道系統的阻力損失和能耗。
4. **碳層厚度與間距**
- 碳層厚度應根據廢氣的處理量和活性炭的吸附性能來確定，一般取0.2~0.5米之間。過厚的碳層可能導致氣流分布不均和阻力增加；而過薄的碳層則可能影響吸附效果。
- 碳層之間的間距也應合理控制，一般取0.3~0.5米之間，以便于廢氣在碳層間的擴散和吸附。
5. **管道材質與連接方式**
- 管道材質應選用耐腐蝕、耐高溫、耐磨損的材料，如不銹鋼、玻璃鋼等。
- 管道連接方式應采用焊接、法蘭連接等方式，確保連接牢固、密封可靠。對于需要經常拆卸的部件，可采用快速接頭等便于操作的連接方式。
6. **圖紙標注與說明**
- 配管圖上應標注管道的規格、材質、流向等信息，以及設備的型號、規格、數量等關鍵參數。
- 對于***殊的設計要求或注意事項，應在圖紙上進行詳細說明或備注，以便施工人員準確理解和執行。
