活性炭塔連接方式及成型方法詳解
活性炭塔連接方式及成型方法詳解
活性炭塔作為工業廢氣處理、空氣凈化等***域的核心設備，其性能不僅依賴于活性炭本身的吸附能力，還與設備的連接方式和成型工藝密切相關。以下從連接方式和成型方法兩方面進行詳細闡述。
一、活性炭塔的連接方式
活性炭塔的連接方式需根據設備規模、使用場景、維護需求等因素選擇，常見方式包括以下五種：
1. 法蘭連接
適用場景：***型工業設備或需要頻繁拆卸維護的場合（如石油化工、涂裝行業）。
***點：
通過螺栓將帶法蘭的管道或塔體部件緊密連接，配合墊片（如橡膠、PTFE）保證密封性。
***勢：結構牢固、安裝方便、可重復拆卸。
劣勢：成本較高，需定期檢查螺栓松動情況。
應用案例：VOCs廢氣處理系統中，吸附塔與進出氣管路常采用法蘭連接，便于更換活性炭模塊。
2. 螺紋連接
適用場景：小型實驗室設備或低壓工況（如實驗室氣體凈化系統）。
***點：
通過內外螺紋旋緊實現密封，操作簡單且成本低。
***勢：經濟實惠，適合低壓力、小流量系統。
劣勢：長期使用易松動，需定期檢查并重新緊固。
3. 卡箍連接
適用場景：中小型設備或臨時性安裝（如移動式空氣凈化器）。
***點：
利用金屬卡箍固定軟管或管道，通過螺絲調整緊固程度。
***勢：安裝快捷、成本低，適合頻繁拆裝。
劣勢：耐壓性有限，長期高壓易泄漏。
4. 焊接連接
適用場景：***性固定且對密封要求極高的場合（如化工行業高溫?zé)煔馓幚恚?/div>
***點：
通過電弧焊或氬弧焊將塔體與管道熔合，形成無縫連接。
***勢：耐壓性強、密封性***，適合腐蝕性環境。
劣勢：不可逆連接，后期難以修改布局。
5. 快裝接頭
適用場景：需頻繁更換濾芯或清洗內部的場景（如食品加工行業空氣凈化）。
***點：
采用***殊鎖緊機制（如卡扣或杠桿結構），無需工具即可快速裝配。
***勢：操作便捷，適合緊急維護。
劣勢：承壓能力較弱，通常用于低壓系統。
二、活性炭塔的成型方法
活性炭塔的成型工藝直接影響其結構強度、吸附性能和使用壽命。以下是主流的成型方法及其工藝流程：
1. 擠出成型法
工藝流程：
1. 原料準備：選用***質活性炭粉末，添加粘結劑（如淀粉、黏土）和潤滑劑（如硬脂酸）。
2. 混合攪拌：通過攪拌機將原料均勻混合，確保粘結劑分布一致。
3. 擠出成型：將混合料加入擠出機，加熱至120180℃后通過模具擠出（常見形狀為圓柱體或蜂窩狀）。
4. 冷卻定型：采用水冷或風冷快速固化成型件。
5. 后處理：切割至規定長度，打磨表面毛刺，并進行水洗或烘干以增強強度。
***勢：可連續化生產，適合***規模制造規則形狀（如柱狀、蜂窩狀）活性炭塊。
應用案例：蜂窩狀活性炭塔模塊常采用擠出成型，兼顧高吸附效率與低風阻。
2. 模壓成型法
工藝流程：
1. 配料：將活性炭粉末與酚醛樹脂等粘合劑混合，加入適量水分。
2. 壓制成型：在液壓機中施加高壓（通常為1030MPa），使混合物在模具內固化成所需形狀（如方形、圓形）。
3. 炭化與活化：成型后進行高溫炭化（400600℃）和蒸汽活化（800900℃），形成多孔結構。
4. 后處理：酸洗去除雜質，水洗后烘干。
***勢：可定制復雜形狀（如異形塔體），密度高、強度***。
適用場景：工業廢氣處理中的定制化活性炭塔體。
3. 燒結成型法
工藝流程：
1. 粉末制備：將活性炭與金屬催化劑（如Fe、Ni）混合，制成粒狀或粉狀原料。
2. 冷壓成型：在模具中初步壓制成坯體。
3. 高溫?zé)Y(jié)：在氮?dú)獗Ｗo(hù)下加熱至9001100℃，使活性炭顆粒燒結成整體。
4. 活化處理：通過水蒸氣或CO?進一步擴孔，提升吸附性能。
***勢：產品機械強度高，適合高流速工況。
應用案例：燒結活性炭塔用于煙氣脫硫脫硝，耐高溫且抗磨損。
4. 微波成型法
工藝流程：
1. 原料混合：將活性炭與高介電材料（如石墨）混合，提升微波吸收率。
2. 微波炭化：在微波發生器中加熱至600℃，使有機物炭化。
3. 微波活化：通入水蒸氣，在700900℃下微波活化造孔。
4. 冷卻封裝：自然降溫后進行機械加工（如鉆孔）以適應塔體結構。
***勢：快速高效（周期短至20分鐘），適合實驗室或小批量制備。
5. 粘結劑成型法
工藝流程：
1. 混料：將活性炭粉末與粘結劑（如羧甲基纖維素）和水混合成糊狀。
2. 成型干燥：注入模具中成型，并在80120℃下烘干。
3. 炭化活化：高溫炭化后通過蒸汽活化形成多孔結構。
***勢：低成本，適用于一次性或低強度場景（如家用空氣凈化器）。
三、連接與成型的協同***化
活性炭塔的性能依賴于連接方式與成型工藝的匹配：
法蘭連接+模壓成型：適合***型工業塔體，保證密封性與結構強度。
焊接連接+燒結成型：用于高溫高壓環境（如煙氣處理），提升耐腐蝕性。
快裝接頭+粘結劑成型：適用于民用設備，兼顧維護便利與成本控制。
總結
活性炭塔的連接方式與成型方法是決定其性能和應用范圍的關鍵因素。法蘭連接、焊接連接等適用于不同場景的工程需求，而擠出成型、模壓成型等工藝則提供了從低成本到高精度的多樣化選擇。在實際設計中，需綜合考慮工作環境、維護頻率、成本預算等因素，選擇******方案。

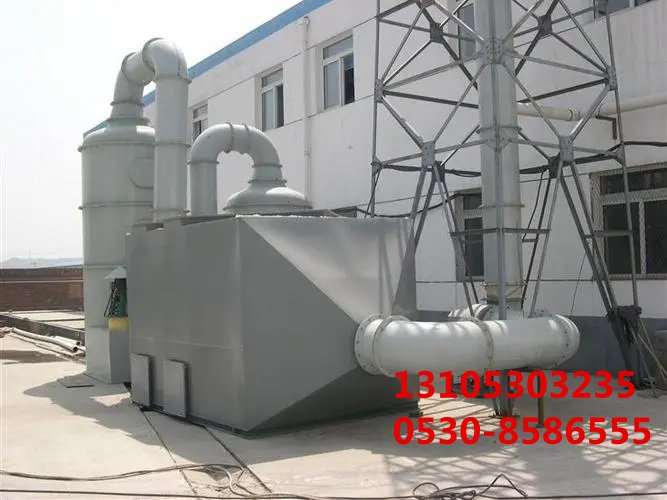

活性炭吸附箱
